大阪府富田林市 株式会社サン機工の金属工作機械の設計・製作によるフリーベンダー(アングルベンダー パイプベンダー)は、一般鋼材全般及びプレス曲げ材の曲げ加工が可能です。

取扱い製品紹介

規格品のカスタマイズ&オーダーメイド制作もしています!お気軽にお問い合わせ下さい。


規格品のカスタマイズやオーダーメイド製作も行っております。サン機工までぜひお気軽にお問い合せください。
サン機工への問い合せは、お電話かメール、または専用のお問い合せフォームからお気軽にお問い合わせ下さい。

サン機工 取扱製品のご案内

フリーベンダー(アングルベンダー パイプベンダー)|産業機械製造・金属工作機械の設計製作

フリーベンダー アングルベンダー パイプベンダー 一般鋼材全般及びプレス曲げ材の曲げ加工

一般鋼材全般及びプレス曲げ材の曲げ加工が可能です。
(アングルベンダー パイプベンダー)

SR-400 HJ サーボモーター仕様
アングル(内・外)、鉄筋、丸パイプ、フラットバー、プレス曲げ材の加工が可能です。

SR-700、SR-800タイプは軸間固定型です。
SR-730、SR-830タイプは軸間移動型です。
上金型押さえは標準として手動ですが、全機種に電動ジャッキを取付可能です。

オプションとしてデジタルカウンター、別置き操作BOX、長尺材料コロコン台、
アングル用矯正ローラー、各種金型などがあります。
※曲げRが大きいときはSR-Hシリーズが良いと思われます。

縦型手動式 SR-700 SR-800シリーズ

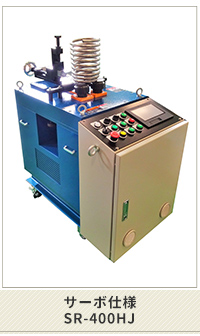

■ SR-400 HJ サーボモーター仕様です。

サーボ機構(設定値入力により、位置や方向、角度などが自動動作)を採用し、多品種少量生産だけでなく、大量生産にもご活用いただけます。

コンパクト設計により移動が簡単で、省スペースに設置が可能です。

金型を交換すれば、1台でパイプ・アングル・フラットーバーなど多様な鋼材が曲げられます。


※各種オプション取付可能

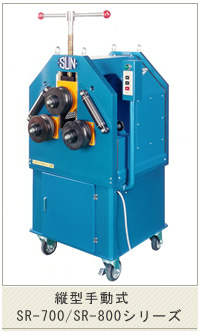

縦型手動式 SR-700 SR-800シリーズ ■ 一般従来型の下ロール軸間固定式フリーベンダー
(アングルベンダー パイプベンダー)です。
上ロール(手動ネジ式)のみの操作で、より簡単に加圧調整を行うことが出来ます。

この型式により、より強度が増しあらゆる一般鋼材の
曲げ加工、スパイラル加工に対応可能です。
丸パイプ・フラットバー曲げには特に効力を発揮します。
※各種オプション取付可能

○ 各種金型
 (焼入れ加工により永年使用可能)
○ デジタルカウンター
○ 別置き操作ボックス
○ 長尺材料用コロコン台
○ アングル用矯正ローラー
○ 電動ジャッキ  他

このページのトップへ

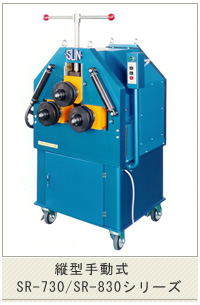

縦型手動式 SR-730 SR-830シリーズ ■ 下ロール軸間移動式のフリーベンダー
(アングルベンダー パイプベンダー)です。

ハンドルで軸間移動することにより、引抜材・プレス曲げ材に いたる多様な材料の曲げ加工、スパイラル加工に対応しています。 アングル・角パイプ曲げに最適です。
※各種オプション取付可能

○ 各種金型
(焼入れ加工により永年使用可能)
○ デジタルカウンター
○ 別置き操作ボックス
○ 長尺材料用コロコン台
○ アングル用矯正ローラー
○ 電動ジャッキ  他

このページのトップへ
縦型電動ジャッキ式
■ 各機種に取付可能です。


モーター加圧によりパワーを増しています。
上ロールの上昇下降は、エンコーダー制御により停止位置が安定し、繰り返し精度が向上します。


電機制御(タッチパネル回転用エンコーダー)を付ける事で 自動運転(下降・回転・停止・上昇)出来ます。
押しボタンにより簡単に操作できます。
このページのトップへ
SR-H  横型手動式 アングルベンダー パイプベンダー

■ 通常の縦型フリーベンダー (アングルベンダー パイプベンダー)の横型仕様機(手動式)です。

この機種は、材料を機械に真っ直ぐに入れる型式で、これより、より精度が保たれ特に自重の影響を受けやすい長尺の材料加工に適しています。

コンベアー(オプション)の併用により、更なる高精度を
実現します。
このページのトップへ
SR-H 横型電動式 アングルベンダー パイプベンダー ■ 通常の縦型フリーベンダー(アングルベンダー パイプベンダー)の横型仕様機(電動式)です。

この機種は、材料を機械に真っ直ぐに入れる型式で、
これより、より精度が保たれ特に自重の影響を受けやすい
長尺の材料加工に適しています。

コンベアー(オプション)の併用により、更なる高精度を
実現します。
